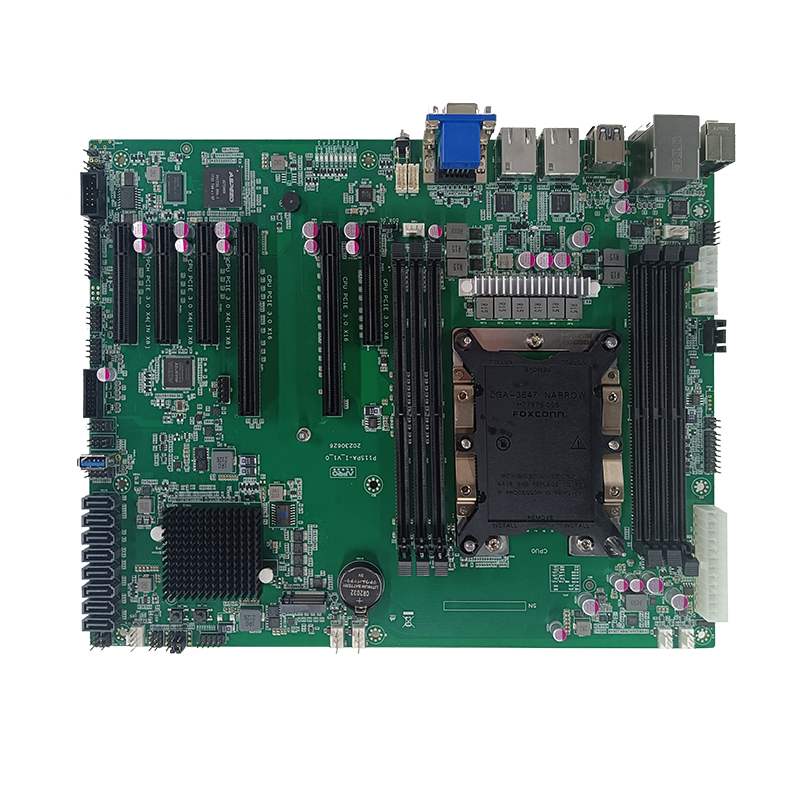

AproCloud P11SPA-I单路服务器主板采用 Intel® Purley 平台(Intel® PCHC621 芯片组，搭配 LGA3647 CPU)支持英特尔一代/二代。 至强。 可扩展处理器，支持6通道 DDR4-2933 ECCRDIMM，提供经济的、10 灵活扩展的 X86 主板解决方案
• 支持 LGA3647 CPU，支持 2nd Intel® Xeon 可扩展处理器
• Chipset采用Intel® PCH C621
• 符合ATX规格，12"X 13"（305x244mm)
• 内存为6根6通道DIMM槽,最大支持768GB DDR4 2933MHz ECC RDIMM和LRDIMM
• 主板支持2个X16 PCIe 3.0 Slot
• 主板支持1个M.2（NVME）和 8个SATA3
• 主板板载2个千兆网络控制器
板载插针介绍

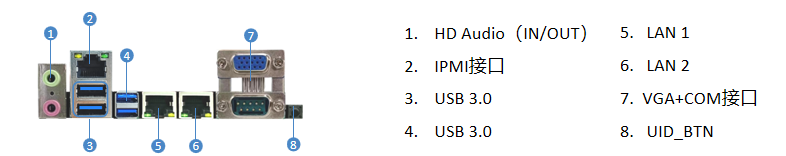

I/O接口详情
| Audio |
1 xHD Audio，双孔3.5mm |
| USB3.0+IPMI |
2 x USB3.0+RJ45(IPMI) |
| USB3.0 |
2 x USB3.0 |
| RJ45 |
2 x RJ45 |
| VGA+COM |
1 x DB15 +DB9 |
| UID_BTN |
1 x UID_BTN（含LED） |
| PCI-E3.0 |
1 x PCI-E3.0 X8，2 x PCI-E3.0 X16，3 x PCI-E3.0 X4（IN X8） |
| USB 2.0 |
4 x USB ( Header 2 x 5 2.54mm) |
| USB 3.0 |
1 x USB (Type A), 2 x USB ( Header 2 x 10 2.0mm) |
| PMBUS |
1 x PMBUS ( Header 1 x 5 2.54mm) |
| JI2C |
1 x I2C (Header 1 x 3 2.54mm) |
| USB3.0 |
2 xUSB3.0 (1 xType A、1 xType C) |
| COM |
1 x COM (Header 2 x 5 2.54mm) ，4 x COM (Header 2 x 5 2.0mm，SIO扩展) |
| USB3.0 |
2 xUSB3.0 (1 xType A、1 xType C) |
| FAN |
7 x PWM FAN（2 rear, 5front） |
| SGPIO |
2 x SGPIO (Header 2 x 4 2.54mm) |
| GPIO |
8 x GPIO (Header 2 x 5 2.54mm) |
| TPM |
1 x TPM |
| JFP |
JFP1 Header（2 x 8 2.54mm) , JFP2 Header（2 x 5 2.54mm,外部统一控制主机用) |
| CPU |
2nd Gen Intel® Xeon® Scalable Processors， Dual Socket LGA-3647 (Socket P) supported, supports Up to 205W TDP |
| Chipset |
Intel® C621 |
| BOIS |
256Mb UEFI |
| M.2 |
1 x M.2（NVME） |
| SATA |
8 x 7Pin SATA3 |
| VGA |
1 X VGA |
| Graphics |
AST2400 |
| 芯片组 |
Intel@ C621A |
| IPMI |
ASPEED AST2400 BMC，Support for Intelligent Platform Management Interface v.2.0，IPMI 2.0 with virtual media over LAN and KVM-over-LAN support |
| Power Input |
24Pin ATX，CPU 8Pin x 1 ，4Pin x 1 |
| Memory Type |
2933/2666/2400/2133MHz ECC 3DS DDR4 LRDIMM, RDIMM |
| Memory Capacity |
6 x DDR4 DIMM slots（6 channel），Up to 768GB 3DS ECC LRDIMM, DDR4-2933MHz; |
| DIMM Sizes |
LRDIMM: 64GB, 128GB | RDIMM: 64GB, 128GB |
| Network Controllers |
1 x Realtek RTL8211E PHY (dedicated IPMI) |
| Network Controllers |
2 x I210AT |
