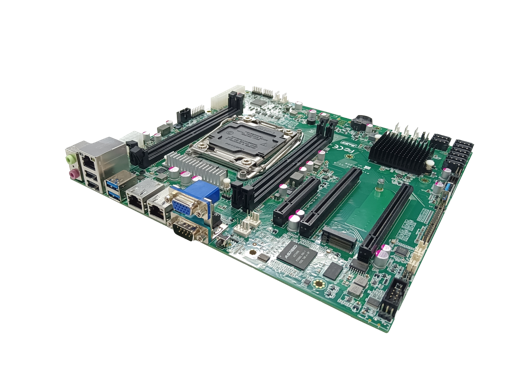

P10SRM-TI 单路IOT主板，采用 Intel® Grantley 平台(Intel® PCH C612 芯片组，搭配 单路 LGA2011 窄型Socket）， 支持 E5-2600 v3/v4 处理器，支持4个RDIMM槽/M.2 NVMe/i210双千兆/带音频，提供经济的 、IO 灵活扩展的 X86 主板解决方案
•支持单路 LGA2011 窄型Socket，支持 Intel Xeon Processor E5-2600 V3/v4系列的处理器
• Chipset采用Intel PCH C612
• 符合M-ATX规格，10"X 9.6"（254 x244mm)
• 内存为4根4通道DIMM槽,最大支持512GB DDR4 2400MHz ECC RDIMM和LRDIMM
•支持3个 PCIe 3.0 Slot
•支持1个M.2 SSD, 支持 HD Audio
•板载2个千兆网络控制器, 支持BMC功能

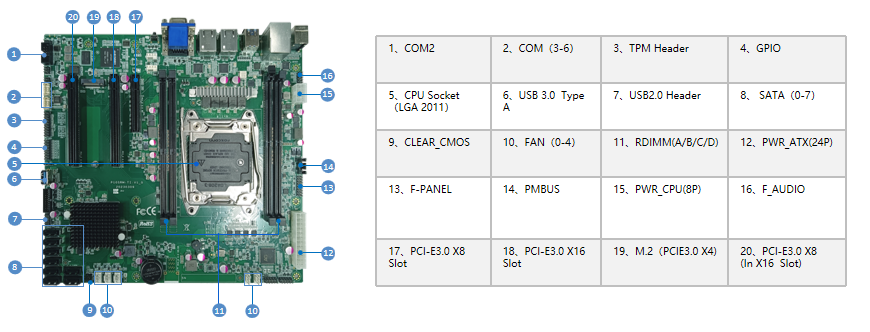

板载插针及接口介绍

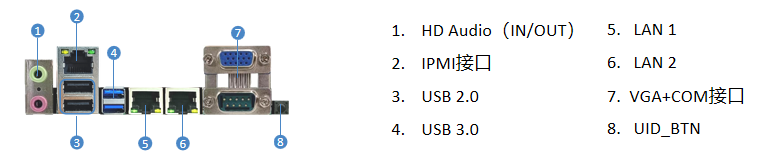

I/O接口详情
| VGA+COM |
1 x DB15 + DB9 |
| USB2.0+IPMI |
2 x USB2.0+RJ45(IPMI) |
| USB3.0 |
2 x USB3.0 |
| LAN |
2 × 标准RJ45（10/100/1000Base-T） |
| AUDIO |
1 x HD Audio (Line out, Mic-in) 立式2孔 |
| PCI-E3.0 |
1 x PCI-E3.0 X8；1 x PCI-E3.0 X16 ,1 x PCI-E3.0 X8（X16 Connector） |
| USB 2.0 |
2 x USB ( Header 2 x 5 2.54mm) |
| USB 3.0 |
2 x USB ( Header 2 x 10 2.0mm) |
| PMBUS |
1 x PMBUS ( Header 1 x 5 2.54mm) |
| I2C |
1 x I2C |
| COM |
1 x COM (Header 2 x 5 2.54mm) ；最大可扩展至5个（可选） |
| FAN |
7 x PWM FAN（2 rear,5front） |
| JFP |
JFP Header（2 x 8 2.54mm) |
| CPU |
Intel® Xeon® processor E5-2600 v3,v4 family ,Socket R3(LGA2011) , CPU TDP support Up to 145W |
| Chipset |
Intel® C612 |
| BOIS |
128Mb SPI Flash EEPROM with AMI BIOS |
| M.2 |
1 x M.2（NVME） |
| SATA |
8 x 7Pin SATA3 |
| VGA |
1 X VGA |
| Graphics |
AST2400 |
| IPMI |
ASPEED AST2400 BMC，Support for Intelligent Platform Management Interface v.2.0，IPMI 2.0 with virtual media over LAN and KVM-over-LAN support |
| Power Input |
24Pin ATX ，CPU 8Pin x 1 |
| Memory Type |
2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit ，RDIMM: 4GB, 8GB, 16GB, 32GB,64GB，LRDIMM: 64GB,128GB |
| Memory Capacity |
4 x DDR4 DIMM slots（四通道），Up to 256 GB DDR4 ECC RDIMM，Up to 512 GB DDR4 ECC LRDIMM |
| Network Controllers |
1 x Realtek RTL8211E PHY (dedicated IPMI) |
| Network Controllers |
2 x i210AT |
